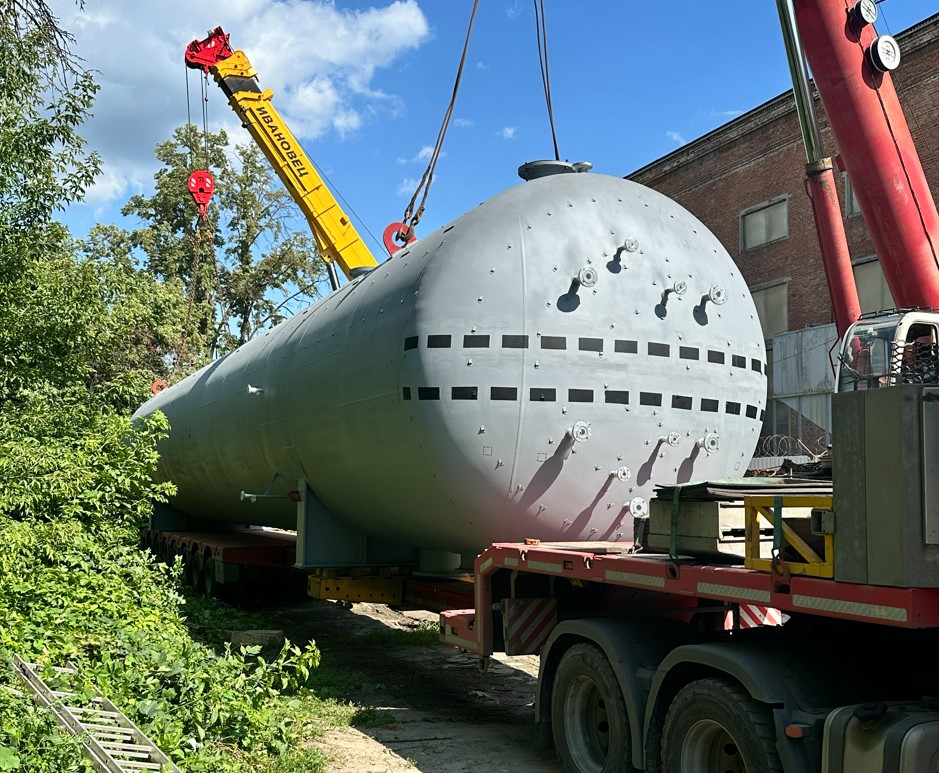

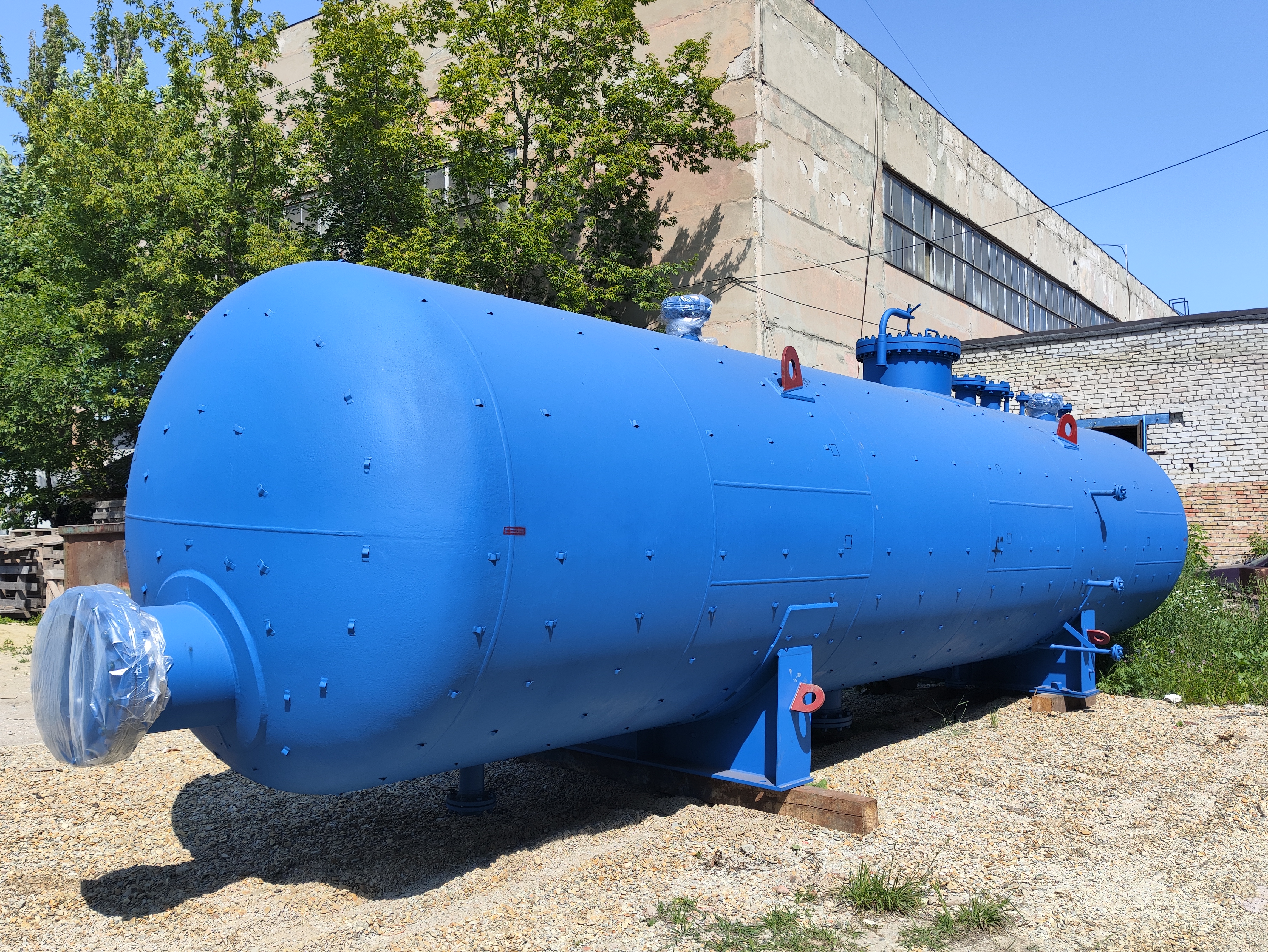

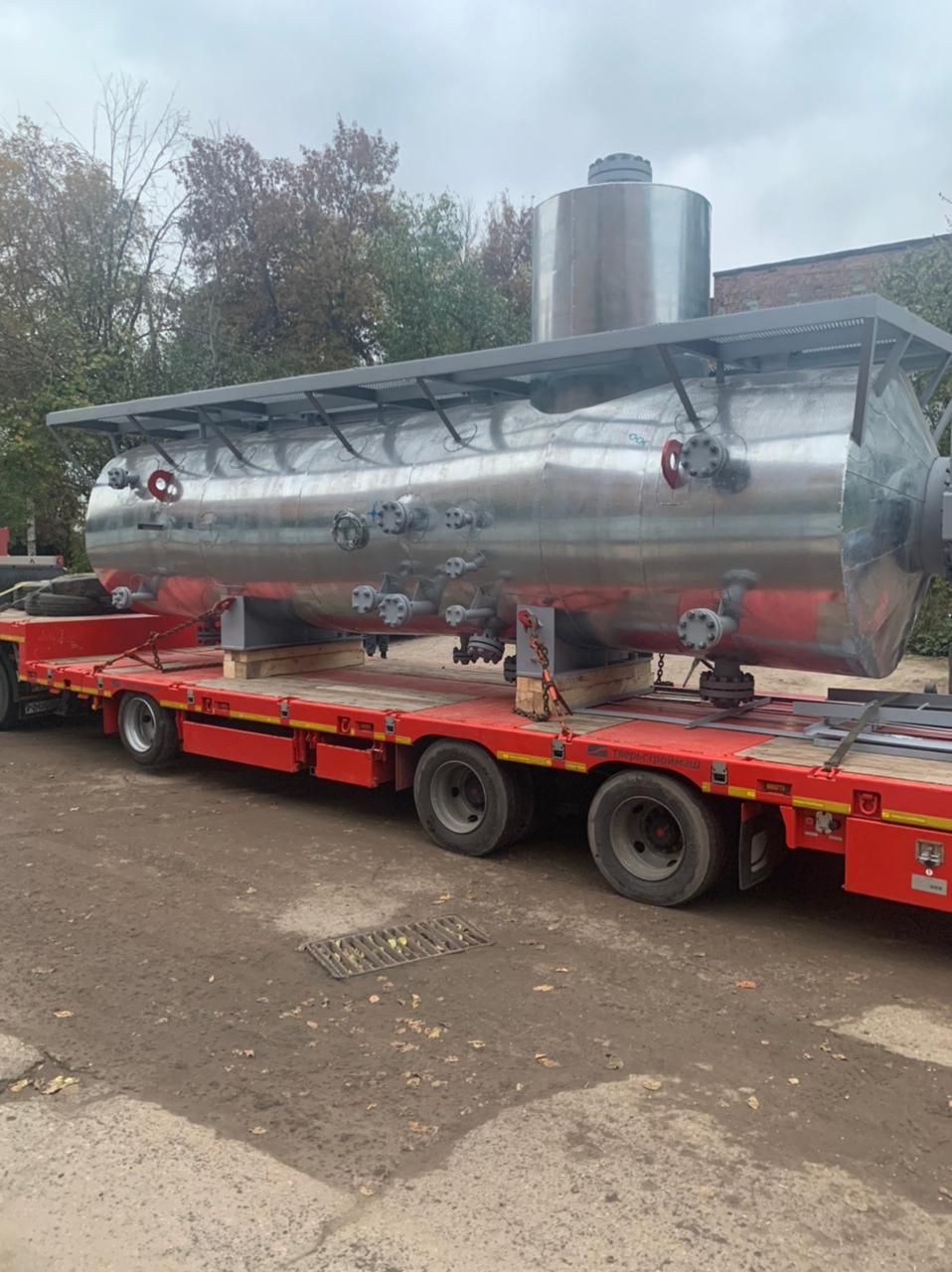

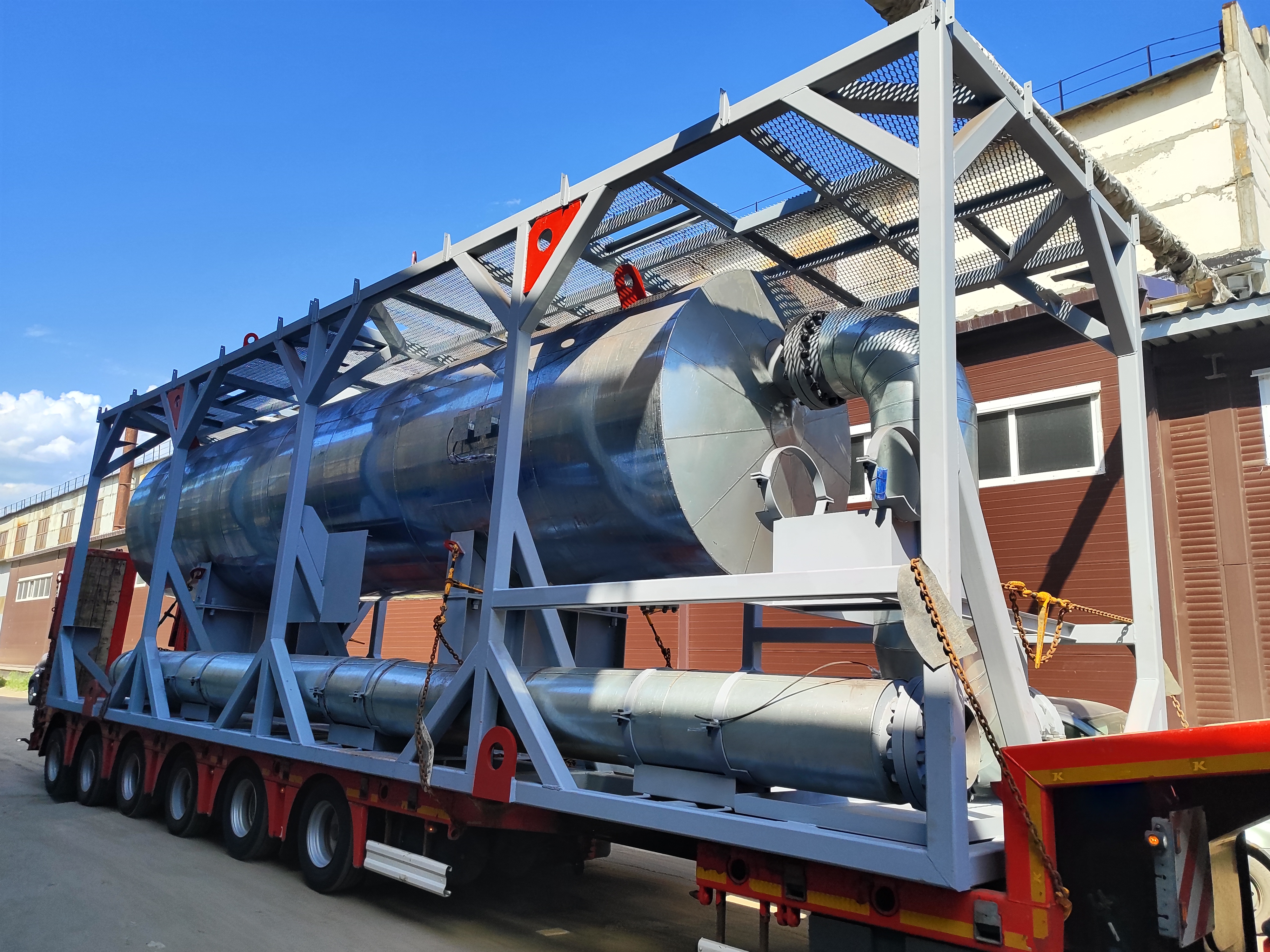

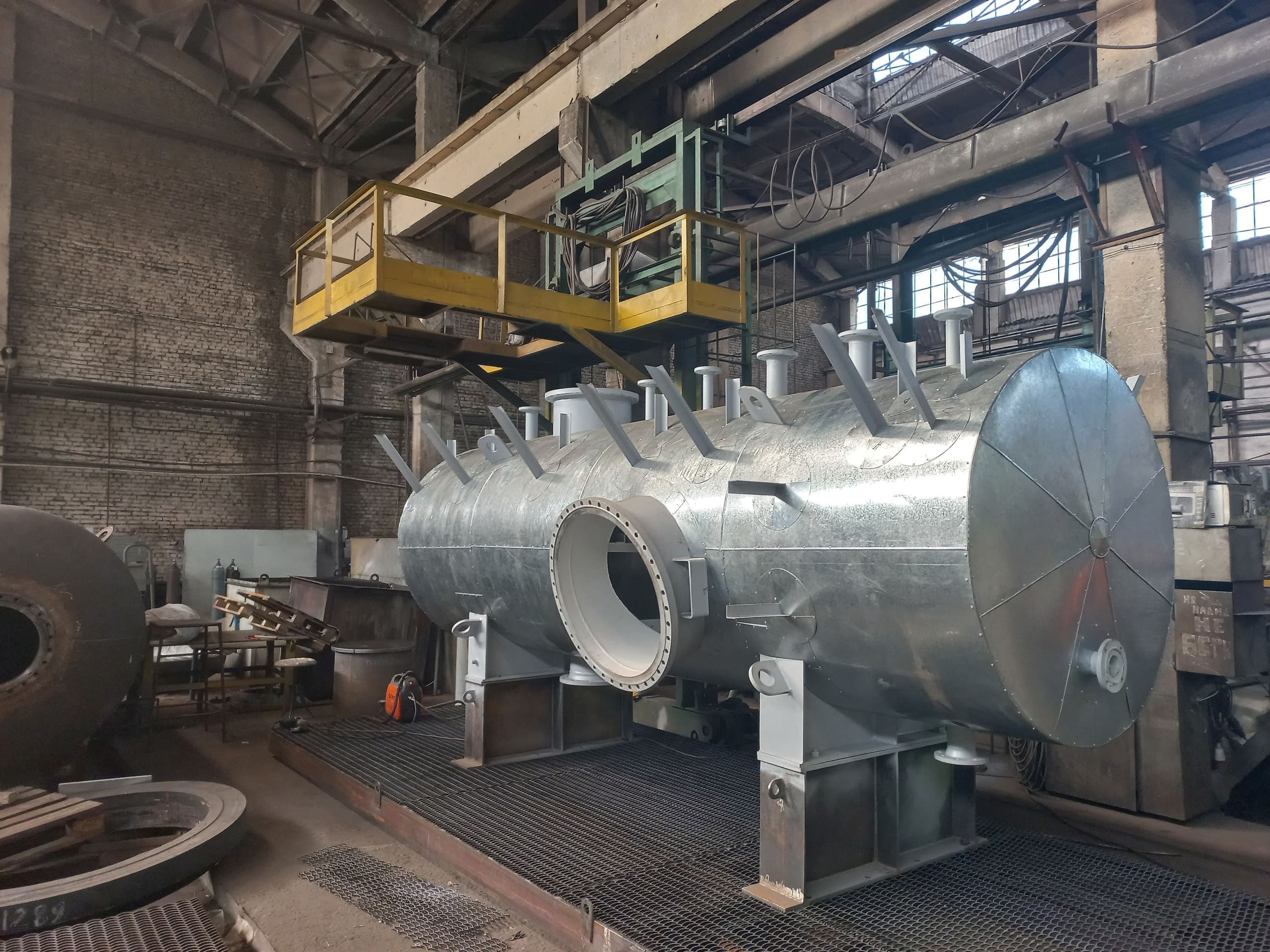

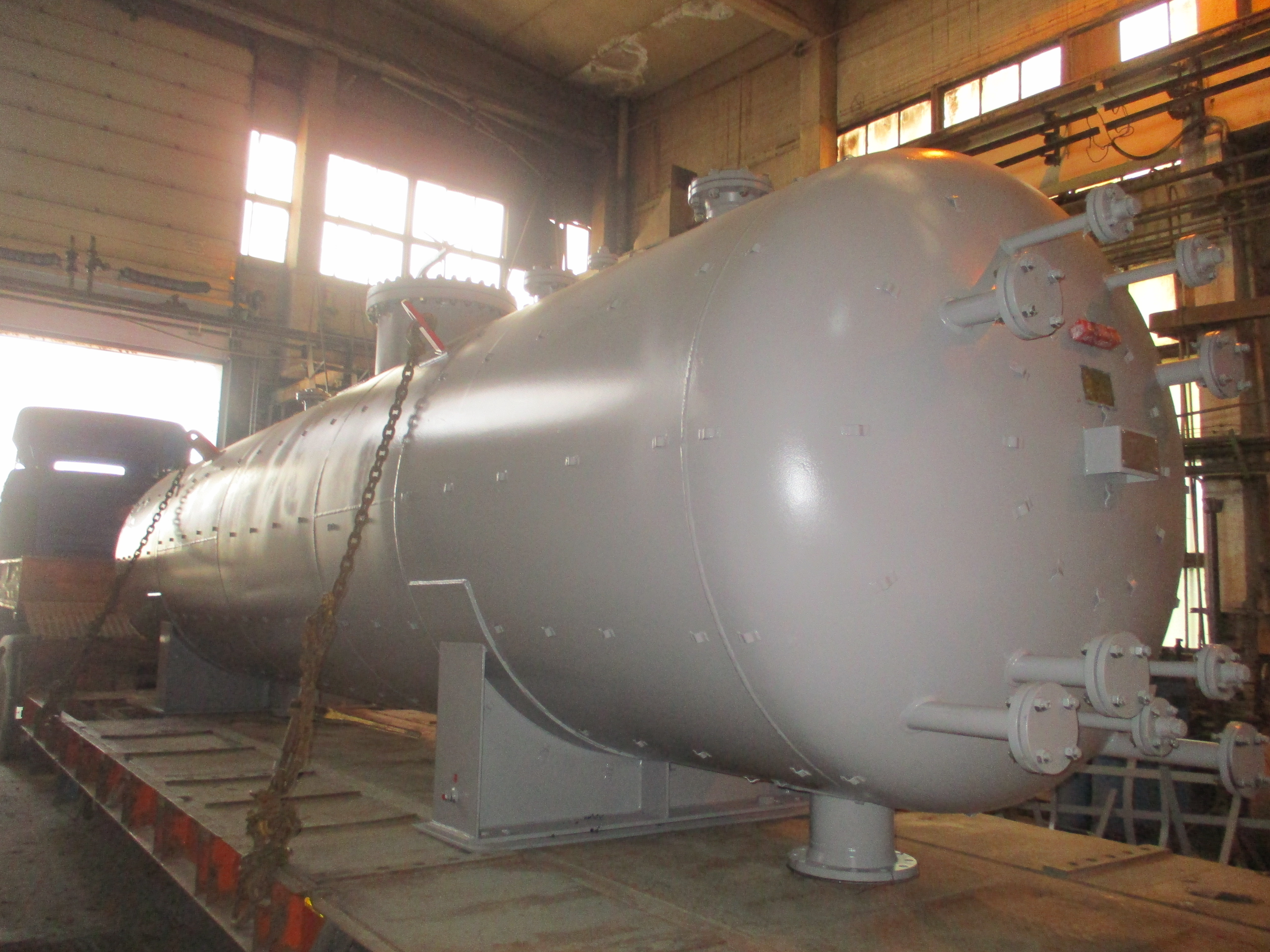

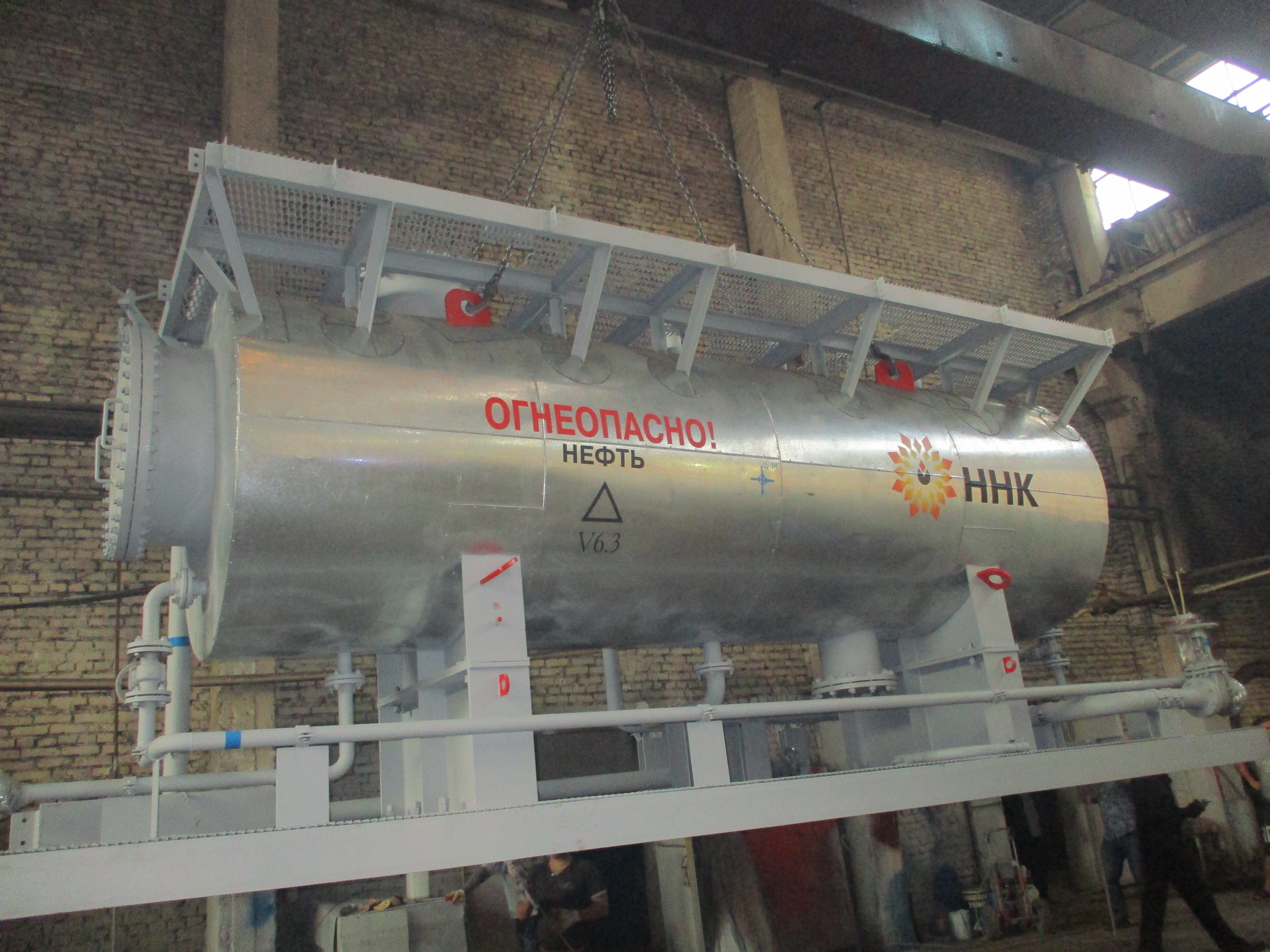

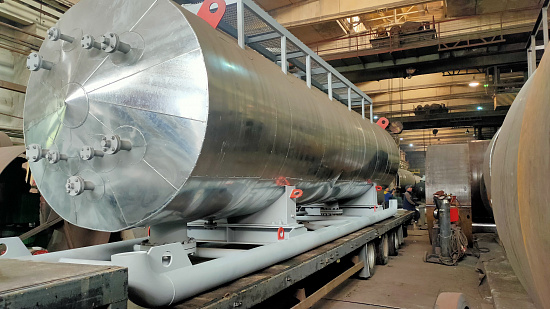

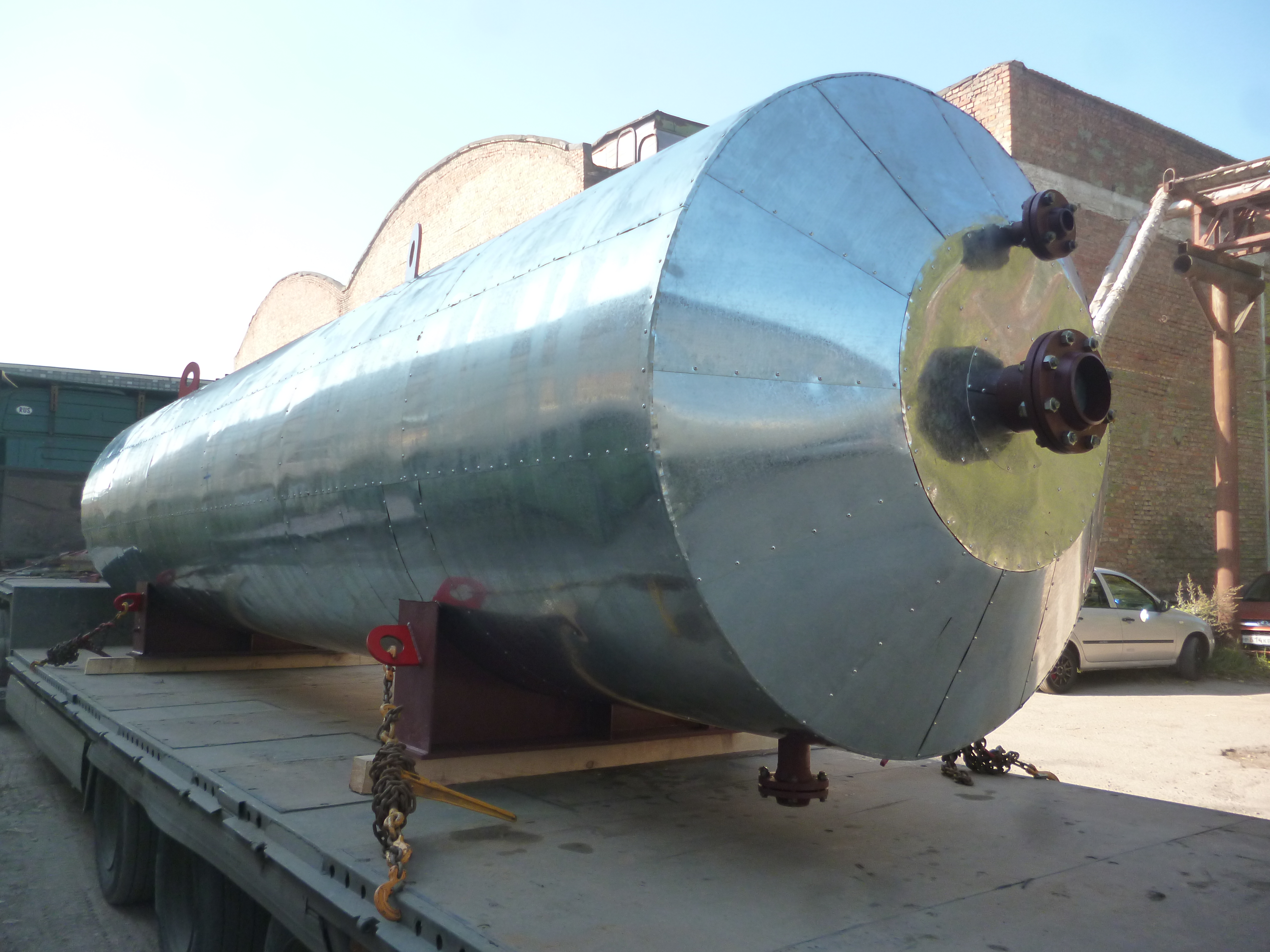

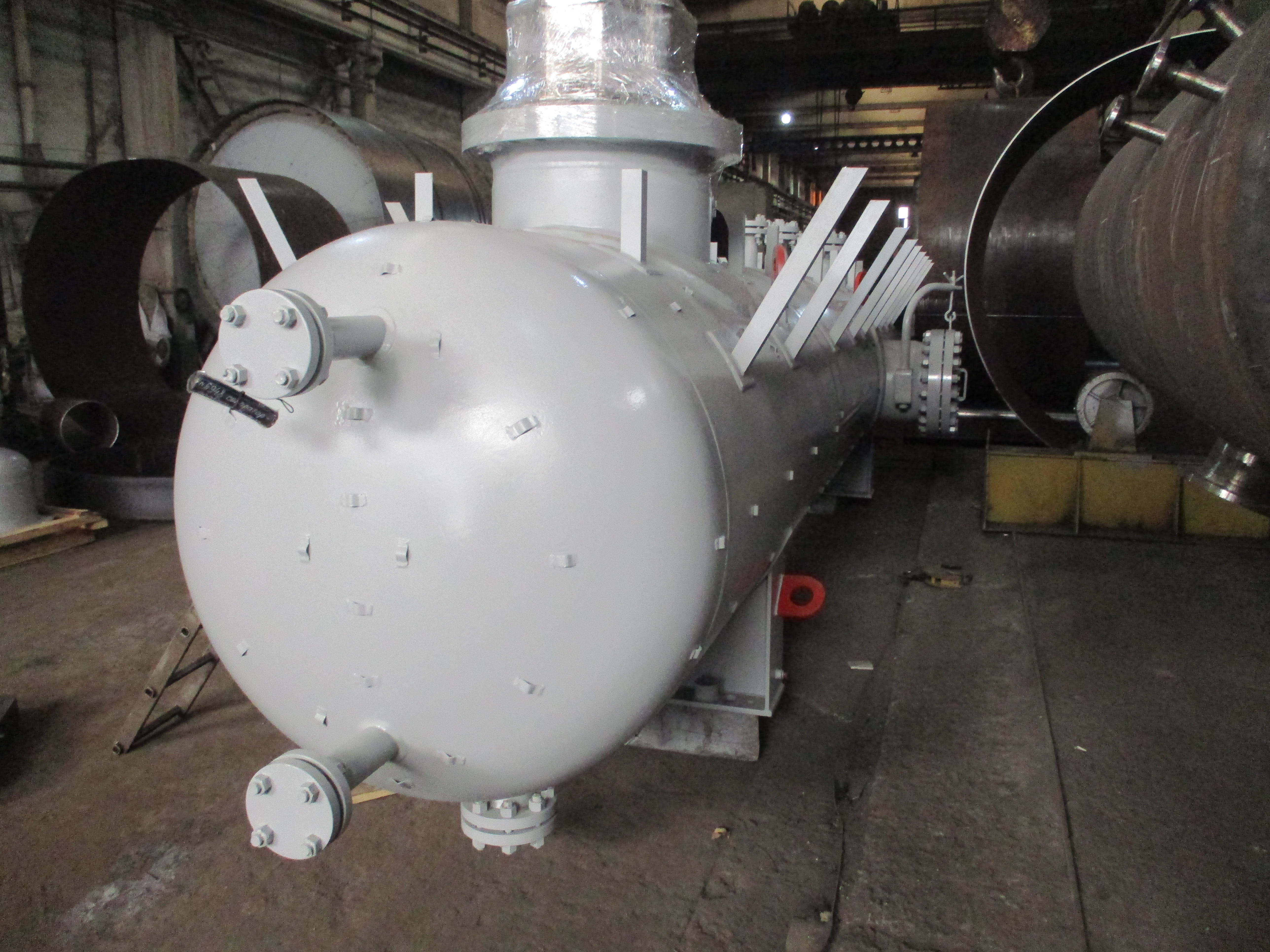

Фотогалерея (Сепараторы)

Наши партнёры

Стоимость производства:

от 350 000 руб.

Объем, куб. м.:

В-100В-12,5В-150В-25В-50

Нефтегазосепараторы (НГС) для нефтегазовой смеси используются нефтедобывающими компаниями при разработке месторождений нефти для первичной очистки выкачиваемой субстанции. В процессе сепарирования смеси от нефти отделяются примеси попутного газа, конденсата и т.д.

Завод «Химмаш» производит нефтегазовые сепараторы разного объема и диаметра. Цилиндрические конструкции изготавливаются из стали. Возможно выполнение типового проекта или корректировка нефтегазосепаратора под требования заказчика. Воспользуйтесь выгодной возможностью недорого купить качественное оборудование из первых рук.

Поставка нефтегазосепараторов (НГС) в г. Мурманск осуществляется из Пензы

Сепараторы нефтегазовые работают при температуре окружающей среды от минус 60 С до +40 С. Условное давление рабочей среды составляет от 0,4 до 5,7 МПа. Отечественные производители выпускают нефтегазосепараторы объемом от 1 до 100 кубометров. Допускается установка и эксплуатация таких устройств в районах, сейсмическая активность в которых не превышает 6 баллов. В соответствии с требованиями заказчика, ООО Химмаш может произвести предварительную термообработку сепараторов нефтегазовых нгс. Для устройств, предназначенных для работы при низких температурах, на поверхности предусматриваются элементы установки теплоизоляции. Возможно внесение изменений в типовую конструкцию для размещения дополнительного оборудования и аппаратуры.

Поставка нефтегазосепараторов в г. Мурманск осуществляется из Пензы

Материальное исполнение аппаратов

Наименование сборочных единиц и деталей Исполнение по материалам
1 2
Средняя температура наиболее холоднойпятидневки, °С
до минус 40 до минус 60
Марка материала, обозначение стандарта
Корпус, днища, опорные листы Сталь 16ГС-6 ГОСТ 5520 Сталь 09Г2С-8 ГОСТ 5520
Опоры ВсиЗпс4 ГОСТ 14637 Сталь 09Г2С-8 ГОСТ 5520
Фланцы Сталь 20 ГОСТ 1050 Группа IV ГОСТ 8479 Сталь 09Г2С ГОСТ 19281 Сталь 10Г2 ГОСТ 4543 Группа IV ГОСТ 8479
Патрубки Сталь 16ГС-6 ГОСТ 5520 Сталь 20 ГОСТ 1050 Группы В ГОСТ873 1 Группы А, Б ГОСТ 550 Сталь 09Г2С-8 Сталь 10Г2 ГОСТ 4543 Группы В ГОСТ873 1 Группы А, Б ГОСТ 550
Заглушки Сталь 16ГС-6 ГОСТ 5520 Сталь 09Г2С-8 ГОСТ 5520
Прокладки штуцеров, люков Паронит по ГОСТ 481, спирально-навитые по ОСТ 26,260, 454, асбометаллические
Прокладки внутренних устройств Паронит по ГОСТ 481, асбест
Внутренние устройства Каплеуловитель струнного типа Сталь 16ГС-6 ГОСТ 5520 Сталь 09Г2С-8 ГОСТ 5520
Пеногасящая насадка Сталь 09Г2С-8 ГОСТ 5520 Сталь 08Х13-МЗа ГОСТ5582
Вертикальные перегородки СтЗпс4 ГОСТ 14637 Лист ПВ 510 ТУ 36.26. 11-5-89
Детали и сборочные единицы СтЗпс4 ГОСТ 14637 Сталь 09Г2С-8 ГОСТ 5520
Крепежные детали Штуцеров, люка шпильки Сталь 35 ГОСТ 1050, Сталь 35Х ГОСТ 4543 ОСТ 26-2043 Сталь 20ХНЗА,35Х ГОСТ 4543 ОСТ 26-2043
гайки Сталь 25, Сталь 35 ГОСТ 10580, ОСТ 26-2043 Сталь 20ХНЗА,35Х 10Г2,35Х ГОСТ 4543 ОСТ 26-2043
Внутреннихустройств болты Сталь 35 ГОСТ 1050, Сталь 35Х ГОСТ 4543 Сталь 10Г2 ГОСТ 4543
гайки Сталь 20, 25,35 ГОСТ 1050 Сталь 10Г2 ГОСТ 4543

Допускается использование других марок стали с пределами использования по ОСТ 26-291-94.

Выбор марки паронита, материала наполнителя спирально-навитых прокладок, материала оболочек асбометаллических прокладок прохиодит в зависимости от условий применения (температура, рабочая среда, расчетное давление).

Минимальная допустимая температура стенки сепаратора, находящегося под давлением:

  • для исполнения 1 - минус 30°С
  • для исполнения 2 - минус 60°С.

Крепежные детали из стали 35Х для материального исполнения 2 должны быть испытаны на ударный изгиб на образцах с острым надрезом при температуре минус 60° С. Значение ударной вязкости на всех образцах должно быть не менее 30 Дж/см2 (3 кгс/см2). Объем испытаний - по ГОСТ 20700.

Таблица определения обьемной производительности по нефти и газу.

Параметры Внутренний диаметр, мм Объемная производительность
по нефти, м3/ч по газу, м3/ч
НГС 0,6 (0,4)- 1200 1200 20+100 20700
НГС 1,0 (0,8)- 1200 23300
НГС 1,6 (1,4)- 1200 31400
НГС 2,5 (2,2)- 1200 39000
НГС 4,0 (3,6)- 1200 55000
НГС 6,3 (5,7)- 1200 74900
НГС 0,6 (0,4)- 1600 1600 45+225 41400
НГС 1,0 (0,8)- 1600 46700
НГС 1,6 (1,4)- 1600 62900
НГС 2,5 (2,2)- 1600 78000
НГС 4,0 (3,6)- 1600 110000
НГС 6,3 (5,7)-1600 149500
НГС 0,6 (0,4)-2000 2000 86+430 62200
НГС 1,0 (0,8)-2000 70000
НГС 1,6 (1,4)-2000 94400
НГС 2,5 (2,2)-2000 117200
НГС 4,0 (3,6)-2000 165000
НГС 6,3 (5,7)-2000 224800
НГС 0,6 (0,4)-2400 2400 160+800 82900
НГС 1,0 (0,8)-2400 93500
НГС 1,6 (1,4)-2400 125500
НГС 2,5 (2,2)-2400 156300
НГС 4,0 (3,6)-2400 220000
НГС 0,6 (0,4)-3000 3000 300+1500 124000
НГС 1,0 (0,8)-3000 140000
НГС 1,6 (1,4)-3000 1 88000
НГС 2,5 (2,2)-3000 234000
НГС 4,0 (3,6)-3000 33000
НГС 0,6 (0,4)-3400 3400 450+2250 165000
НГС 1,0 (0,8)-3400 1 87000
НГС 1,6 (1,4)-3400 251000
НГС 2,5 (2,2)-3400 312000
НГС 4,0 (3,6)-3400 440000

Маркировка

Сепараторы нефтегазовые изготавливаются в соответствии с требованиями ТУ 3683-015-00220322-99 и обозначаются следующим образом НГС-1-1,6-1600-1 где:

  • НГС – обозначение устройства;
  • 1 – тип сепаратора;
  • 1,6 – расчетное давление в МПа;
  • 1600 – внутренний диаметр в мм;
  • 1 – материальное исполнение.

Нефтегазосепаратор нгс изготавливается из стали 09Г2С-6 или 09Г2С-8 в зависимости от климатического исполнения. Крепежные детали и элементы выполняются из стали 35Х. Материал прокладок подбирается исходя из климатических условий. Сепараторы нефтегазовые выпускаются в виде готовых устройств. Возможно создание блочных модулей, которые собираются на месте, что упрощает процесс транспортировки. Сепаратор нефтегазовый нгс не требует специальной подготовки площадки и сложных процедур монтажа и пуска.

Примеры условного обозначения нефтегазовых сепараторов при заказе и других документах:

Сепаратор типа I на расчетное давление 1,6 МПа, в скобках рабочее давление 1,4 МПа, с внутренним диаметром 1600 мм, материального исполнения 1:

Сепаратор НГС-1-1, 6 (1,4) - 1600-1 ТУ 3683-OJ 5-00220322-99.

Тот же с пеногасящей насадкой (П):

Сепаратор НГС-1-П-1, 6 (1,4) - 1600-1 ТУ 3683-015-00220322-99.

Тот же материального исполнения 2:

Сепаратор НГС-1-П-1, 6 (1,4) - 1600-2 ТУ 3683-015-00220322-99.

Тот же с термообработкой (Т):

Сепаратор НГС-1-П-1, 6 (1,4) - 1600-2-Т ТУ 3683-015-00220322-99.

Тот же с устройствами для крепления теплоизоляции (И):

Сепаратор НГС-1-П-1, 6 (1,4) - 1600-2-Т-И ТУ 3683-015-00220322-99.

Сепаратор типа II на расчетное давление 1,6 МПа, с скобках рабочее давление 1,4 МПа, с внутренним диаметром 1600 мм, материального исполнения 1:

Сепаратор НГС-1-1, 6 (1,4) - 1600-1 ТУ 3683-015-00220322-99.

Тот же с пеногасящей насадкой (П):

Сепаратор НГС-1-П-1, 6 (1,4) - 1600-1 ТУ 3683-015-00220322-99.

Тот же материального исполнения 2:

Сепаратор НГС-1-П-1, 6 (1,4) - 1600-2 ТУ 3683-015-00220322-99.

Тот же с термообработкой (Т):

Сепаратор НГС-1-П-1, 6 (1,4) - 1600-2-Т ТУ 3683-015-00220322-99.

Тот же с устройствами для крепления теплоизоляции (И):

Сепаратор НГС-1-П-1, 6 (1,4) - 1600-2-Т-И ТУ 3683-015-00220322-99.

Все требования настоящих ТУ являются обязательными.

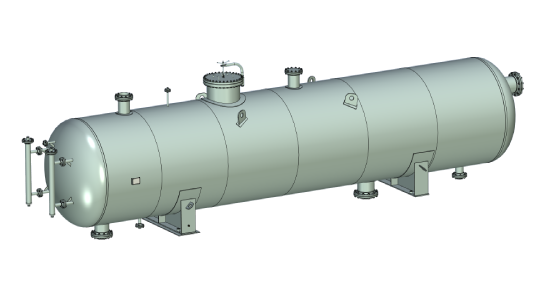

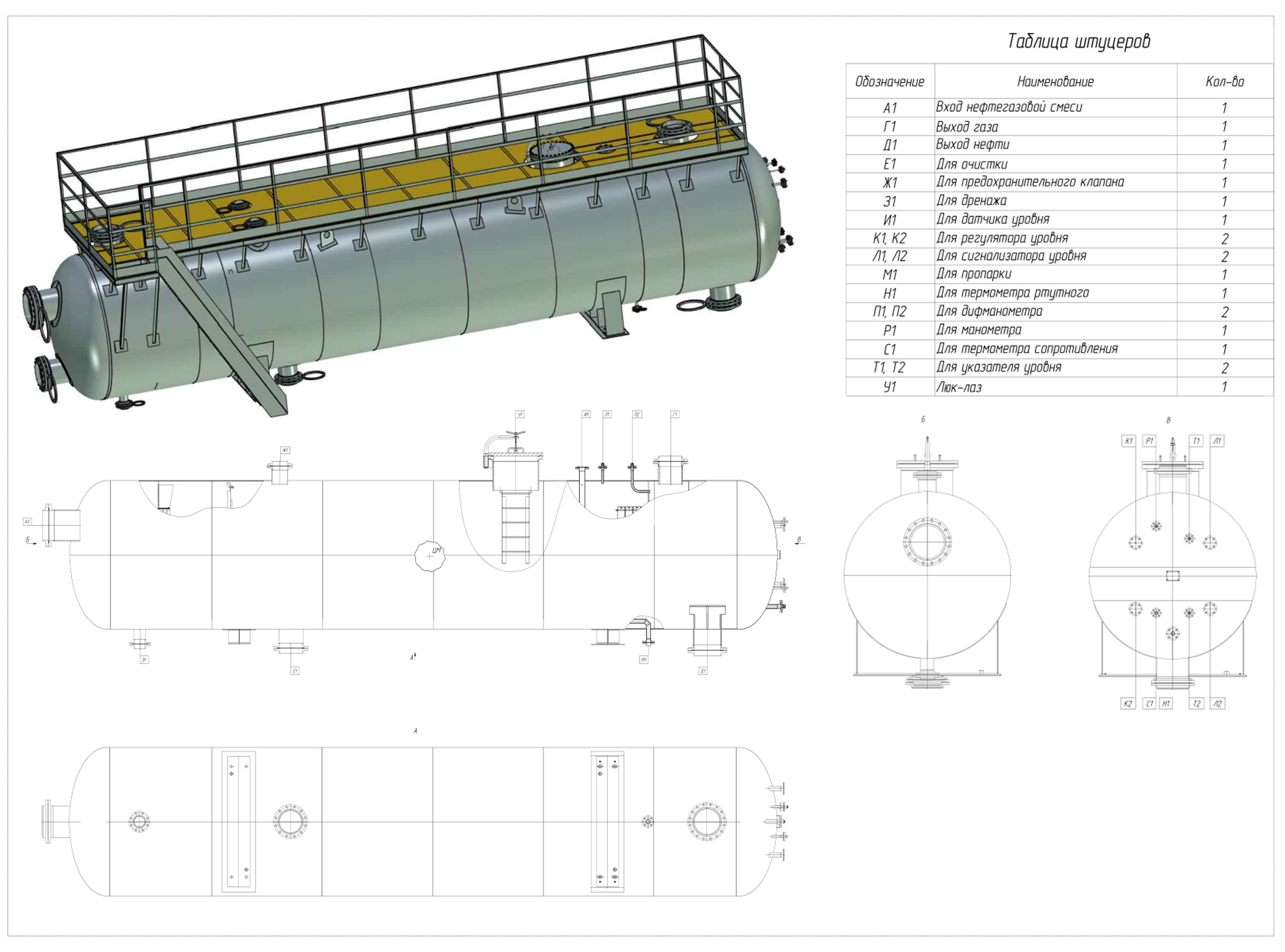

Сепаратор нефтегазовый типа I, I-П, II, II-П
