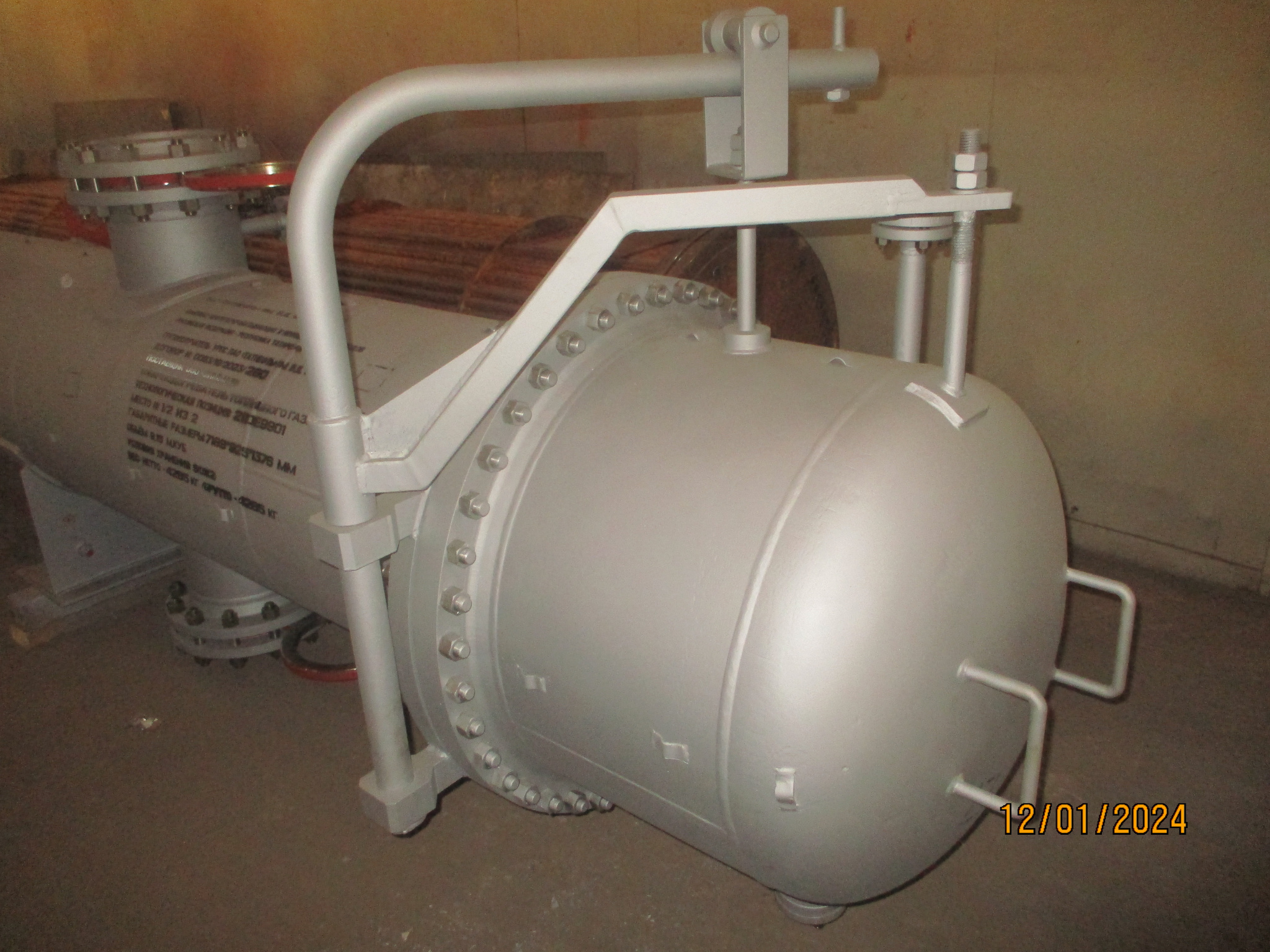

Испарители термосифонные с неподвижными трубными решетками типа ИНТ, с неподвижными трубными решетками и температурным компенсатором на кожухе типа ИКТ, а также с плавающей головкой типа ИПТ применяются для испарения сред в различных промышленных процессах.

В испарителях применяются либо гладкие теплообменные трубы (Г) либо диафрагмированные (Д) с накатными кольцевыми канавками.

Условное обозначение термосифонных испарителей:

600 ИКТ-1,6-2,5-М1/25Г-3-1-У-И

  • • 600 – диаметр кожуха, мм
  • • ИКТ – испаритель термосифонный с температурным компенсатором на кожухе (ИНТ - с неподвижными трубными решетками; ИПТ – с плавающей головкой)
  • • 1,6 – условное давление в трубах, МПа
  • • 2,5 – условное давление в кожухе, МПа
  • • М1 – материальное исполнение
  • • 25Г – с гладкими теплообменными трубами диаметром 25 мм (Д – с диафрагмированными трубами)
  • • 3 – длина теплообменных труб, м
  • • 1 – одноходовой по трубам
  • • У – климатическое исполнение
  • • И – с деталями для креплениями теплоизоляции

ООО ПК «Химмаш» по желанию заказчика может установить в испарителях типа ИНТ и ИКТ отбойник у нижнего штуцера вместо верхнего (в случае входа продукта снизу).

Испарители термосифонные с неподвижными трубными решетками и температурным компенсатором на кожухе

Термосифонные испарители типа ИКТ и ИНТ производятся только вертикального расположения в двух исполнениях:

1 – с жидким, газообразным, парожидкостным или парогазовым теплоносителем.
2 – с паровым теплоносителем.

Испарители термосифонные с плавающей головкой

Термосифонные испарители с плавающей головкой (ИПТ) изготавливаются только горизонтального расположения с длиной труб 3 или 6 метров.

Поставка испарителей термосифонных в г. Мурманск осуществляется из Пензы

Табл.1 Основные технические характеристики испарителей термосифонных с неподвижными трубными решетками и температурным компенсатором на кожухе

Ду, мм Обозначение Ру в трубах, Мпа Ру в кожухе, Мпа Масса, кг, при длине труб (мм):

2000 3000 4000
600 600 ИНТ-1,0-1,0 1,0 1,0 1450 1850 2260
600 ИКТ-1,0-1,0
600 ИНТ-1,0-1,6 1,6 1480 1880 2280
600 ИКТ-1,0-1,6
600 ИНТ-1,0-2,5 2,5 1560 1890 2420
600 ИКТ-1,0-2,5
600 ИНТ-1,6-1,6 1,6 1,6 1565 1900 2430
600 ИКТ-1,6-1,6
600 ИНТ-1,6-2,5 2,5 1570 1940 2440
600 ИКТ-1,6-2,5
600 ИНТ-2,5-2,5 2,5 2,5 1710 2140 2570
600 ИКТ-2,5-2,5
600 ИНТ-2,5-4,0 4,0 2100 2500 2900
600 ИКТ-2,5-4,0
800 800 ИНТ-1,0-1,0 1,0 1,0 2350 3020 3730
800 ИКТ-1,0-1,0
800 ИНТ-1,0-1,6 1,6 2460 3170 3910
800 ИКТ-1,0-1,6
800 ИНТ-1,0-2,5 2,5 2570 3290 4030
800 ИКТ-1,0-2,5
800 ИНТ-1,6-1,6 1,6 1,6 2600 3300 4040
800 ИКТ-1,6-1,6
800 ИНТ-1,6-2,5 2,5 2650 3370 4120
800 ИКТ-1,6-2,5
800 ИНТ-2,5-2,5 2,5 2,5 2900 3630 4370
800 ИКТ-2,5-2,5
800 ИНТ-2,5-4,0 4,0 3400 4130 4900
800 ИКТ-2,5-4,0
1000 1000 ИНТ-1,0-1,0 1,0 1,0 3900 4950 6100
1000 ИКТ-1,0-1,0
1000 ИНТ-1,0-1,6 1,6 3980 5050 6400
1000 ИКТ-1,0-1,6
1000 ИНТ-1,0-2,5 2,5 4200 5390 6600
1000 ИКТ-1,0-2,5
1000 ИНТ-1,6-1,6 1,6 1,6 4350 5450 6650
1000 ИКТ-1,6-1,6
1000 ИНТ-1,6-2,5 2,5 4450 5700 6700
1000 ИКТ-1,6-2,5
1000 ИНТ-2,5-2,5 2,5 2,5 5000 6100 7250
1000 ИКТ-2,5-2,5
1000 ИНТ-2,5-4,0 4,0 5800 6800 7800
1000 ИКТ-2,5-4,0
1200 1200 ИНТ-1,0-1,0 1,0 1,0 - 7000 8760
1200 ИКТ-1,0-1,0
1200 ИНТ-1,0-1,6 1,6 - 7300 9300
1200 ИКТ-1,0-1,6
1200 ИНТ-1,0-2,5 2,5 - 7410 9550
1200 ИКТ-1,0-2,5
1200 ИНТ-1,6-1,6 1,6 1,6 - 8050 9980
1200 ИКТ-1,6-1,6
1200 ИНТ-1,6-2,5 2,5 - 8300 10150
1200 ИКТ-1,6-2,5
1200 ИНТ-2,5-2,5 2,5 2,5 - 9390 11300
1200 ИКТ-2,5-2,5
1400 1400 ИНТ-1,0-1,0 1,0 1,0 - 9940 12480
1400 ИКТ-1,0-1,0
1400 ИНТ-1,0-1,6 1,6 - 10150 12880
1400 ИКТ-1,0-1,6
1400 ИНТ-1,0-2,5 2,5 - 10800 13430
1400 ИКТ-1,0-2,5
1400 ИНТ-1,6-1,6 1,6 1,6 - 11020 13580
1400 ИКТ-1,6-1,6
1400 ИНТ-1,6-2,5 2,5 - 11440 14080
1400 ИКТ-1,6-2,5
1400 ИНТ-2,5-2,5 2,5 2,5 - 13050 15410
1400 ИКТ-2,5-2,5
1600 1600 ИНТ-1,0-1,0 1,0 1,0 - 12420 15300
1600 ИКТ-1,0-1,0
1600 ИНТ-1,0-1,6 1,6 - 12930 15850
1600 ИКТ-1,0-1,6
1600 ИНТ-1,0-2,5 2,5 - 13520 16880
1600 ИКТ-1,0-2,5
1600 ИНТ-1,6-1,6 1,6 1,6 - 13900 17000
1600 ИКТ-1,6-1,6
1600 ИНТ-1,6-2,5 2,5 - 14590 17880
1600 ИКТ-1,6-2,5
1600 ИНТ-2,5-2,5 2,5 2,5 - 16300 19200
1600 ИКТ-2,5-2,5
1800 1800 ИНТ-1,0-1,0 1,0 1,0 - 15380 19240
1800 ИКТ-1,0-1,0
1800 ИНТ-1,0-1,6 1,6 - 16180 19940
1800 ИКТ-1,0-1,6
1800 ИНТ-1,0-2,5 2,5 - 17380 20840
1800 ИКТ-1,0-2,5
1800 ИНТ-1,6-1,6 1,6 1,6 - 18030 21620
1800 ИКТ-1,6-1,6
1800 ИНТ-1,6-2,5 2,5 - 19230 23140
1800 ИКТ-1,6-2,5
1800 ИНТ-2,5-2,5 2,5 2,5 - 20310 24320
1800 ИКТ-2,5-2,5
2000 2000 ИНТ-1,0-1,0 1,0 1,0 - 20000 24350
2000 ИКТ-1,0-1,0
2000 ИНТ-1,0-1,6 1,6 - 20570 25080
2000 ИКТ-1,0-1,6
2000 ИНТ-1,0-2,5 2,5 - 21320 27480
2000 ИКТ-1,0-2,5
2000 ИНТ-1,6-1,6 1,6 1,6 - 22640 28000
2000 ИКТ-1,6-1,6
2000 ИНТ-1,6-2,5 2,5 - 24400 29150
2000 ИКТ-1,6-2,5
2000 ИНТ-2,5-2,5 2,5 2,5 - 26820 31570
2000 ИКТ-2,5-2,5
2200 2200 ИНТ-1,0-1,0 1,0 1,0 - 24900 28750
2200 ИКТ-1,0-1,0
2200 ИНТ-1,0-1,6 1,6 - 26820 32450
2200 ИКТ-1,0-1,6
2200 ИНТ-1,6-1,6 1,6 1,6 - 26940 34700
2200 ИКТ-1,6-1,6

Табл.2 Основные технические характеристики испарителей термосифонных с плавающей головкой

Ду, мм Обозначение Ру в трубах, Мпа Ру в кожухе, Мпа Масса, кг
Труба 25х2 Труба 25х2,5
2 хода 4 хода 6 ходов 2 хода 4 хода 6 ходов
3000 6000 3000 6000 3000 6000 3000 6000 3000 6000 3000 6000
600 600 ИПТ-1,6-1,6 1,6 1,6 2500 3880 2460 3750 2470 3710 2670 4220 2610 4050 2600 3980
600 ИПТ-2,5-1,6 2,5 1,6 2630 3960 2590 3830 2600 3790 2800 4330 2740 4160 2740 4100
600 ИПТ-2,5-2,5 2,5 2780 4280 2740 4150 2750 4110 2950 4620 2890 4450 2890 4390
600 ИПТ-4,0-1,6 4,0 1,6 3090 4460 3060 4340 3070 4300 3260 4800 3210 4640 3210 4580
600 ИПТ-4,0-2,5 2,5 3320 4820 3290 4700 3300 4660 3490 5160 3440 5000 3440 4940
600 ИПТ-6,3-1,6 6,3 1,6 3800 5200 3770 5090 3790 5060 3970 5540 3920 5390 3930 5330
600 ИПТ-6,3-2,5 2,5 3950 5470 3920 5360 3940 5330 4120 5810 4070 5660 4080 5600
800 800 ИПТ-1,6-1,6 1,6 1,6 4050 6400 3990 6200 4030 6190 4380 7060 4290 6800 4310 6770
800 ИПТ-2,5-1,6 2,5 1,6 4430 6830 4370 6640 4420 6630 4760 7490 4670 7240 4710 7210
800 ИПТ-2,5-2,5 2,5 4770 7360 4710 7170 4760 7160 5100 8010 5010 7760 5050 7730
800 ИПТ-4,0-1,6 4,0 1,6 5170 7500 5120 7320 5180 7320 5500 8160 5420 7920 5460 7900
800 ИПТ-4,0-2,5 2,5 5540 8090 5490 7910 5550 7910 5860 8750 5780 8510 5820 8490
800 ИПТ-6,3-1,6 6,3 1,6 6660 8990 6610 8810 6670 8820 6990 9650 6910 9410 6960 9390
800 ИПТ-6,3-2,5 2,5 7010 9590 6960 9410 7020 9420 7340 10250 7260 10010 7310 9990
1000 1000 ИПТ-1,6-1,6 1,6 1,6 6510 10260 6460 10040 6500 10050 7040 11320 6950 11030 6700 11000
1000 ИПТ-2,5-1,6 2,5 1,6 7040 10800 6990 10590 7070 10600 7570 11860 7490 11580 7550 11560
1000 ИПТ-2,5-2,5 2,5 7590 11700 7540 11490 7620 11500 8120 12760 8040 12480 8100 12460
1000 ИПТ-4,0-1,6 4,0 1,6 8280 12050 8250 11860 8340 11880 8810 13110 8740 12840 8820 12840
1000 ИПТ-4,0-2,5 2,5 8830 12920 8800 12730 8890 12750 9360 13990 9290 13720 9370 13720
1000 ИПТ-6,3-1,6 6,3 1,6 11030 14800 11020 14630 11130 14680 11560 15850 11510 15600 11610 15620
1000 ИПТ-6,3-2,5 2,5 11550 15660 11540 15490 11650 15540 12100 16720 12050 16470 12150 16490
1200 1200 ИПТ-1,6-1,6 1,6 1,6 9360 14700 9320 14450 9450 14500 10150 16290 10060 15940 10180 15960
1200 ИПТ-2,5-1,6 2,5 1,6 10180 15530 10150 15290 10300 15360 10980 17120 10910 16790 11030 16820
1200 ИПТ-2,5-2,5 2,5 10810 16450 10780 16210 10930 16280 11600 18040 11520 17710 11650 17740
1200 ИПТ-4,0-1,6 4,0 1,6 12310 17660 12310 17450 12480 17540 13100 19250 13050 18940 13200 19000
1200 ИПТ-4,0-2,5 2,5 13080 18660 13080 18450 13250 18540 13870 20250 13820 19940 13970 20000
1200 ИПТ-6,3-1,6 6,3 1,6 15640 21000 15670 20820 15870 20940 16430 22590 16410 22320 16560 22400
1200 ИПТ-6,3-2,5 2,5 16310 21870 16340 21690 16540 21810 17100 23460 17080 23190 17260 23270

Табл.3 Материалы, применяемые для изготовления термосифонных испарителей.Т

Материальное исполнение Тип Материал
кожуха и крышки кожуха распределит. камеры трубы трубной решетки
М1 ИНТ, ИКТ, ИПТ Сталь 20 Сталь 20 16ГС
М4 ИПТ Сталь 20 Ст3сп+08Х13 15Х5М 15Х5М
М8 ИНТ, ИКТ, ИПТ 12Х18Н10Т
М9 ИНТ, ИКТ, ИПТ 10Х17Н13М2Т
М10 ИНТ, ИКТ 12Х18Н10Т Ст3сп 12Х18Н10Т 12Х18Н10Т
М11 10Х17Н13М2Т 10Х17Н13М2Т 10Х17Н13М2Т
М17 ИНТ, ИКТ, ИПТ 09Г2С
М23 ИНТ, ИКТ Сталь 20 08Х22Н6Т
М24 08Х21Н6М2Т
Б1 ИПТ Ст3сп+08Х13 08Х13 12Х13
Б2 Ст3сп+12Х18Н10Т 12Х18Н10Т 12Х18Н10Т
Б3 Ст3сп+10Х17Н13М2Т 10Х17Н13М2Т 10Х17Н13М2Т
Б6 ИНТ, ИКТ Ст3сп Ст3сп+12Х18Н10Т 12Х18Н10Т 12Х18Н10Т
Б8 Ст3сп+10Х17Н13М2Т 10Х17Н13М2Т 10Х17Н13М2Т

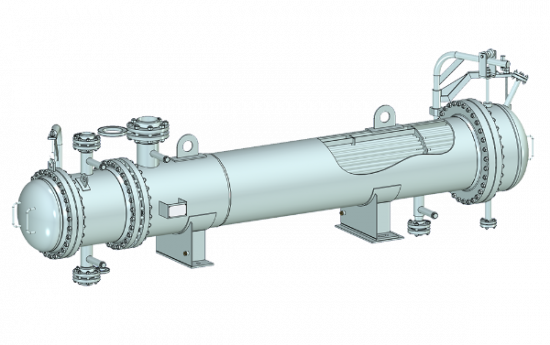

Рис.1 Эскиз испарителя ИКТ

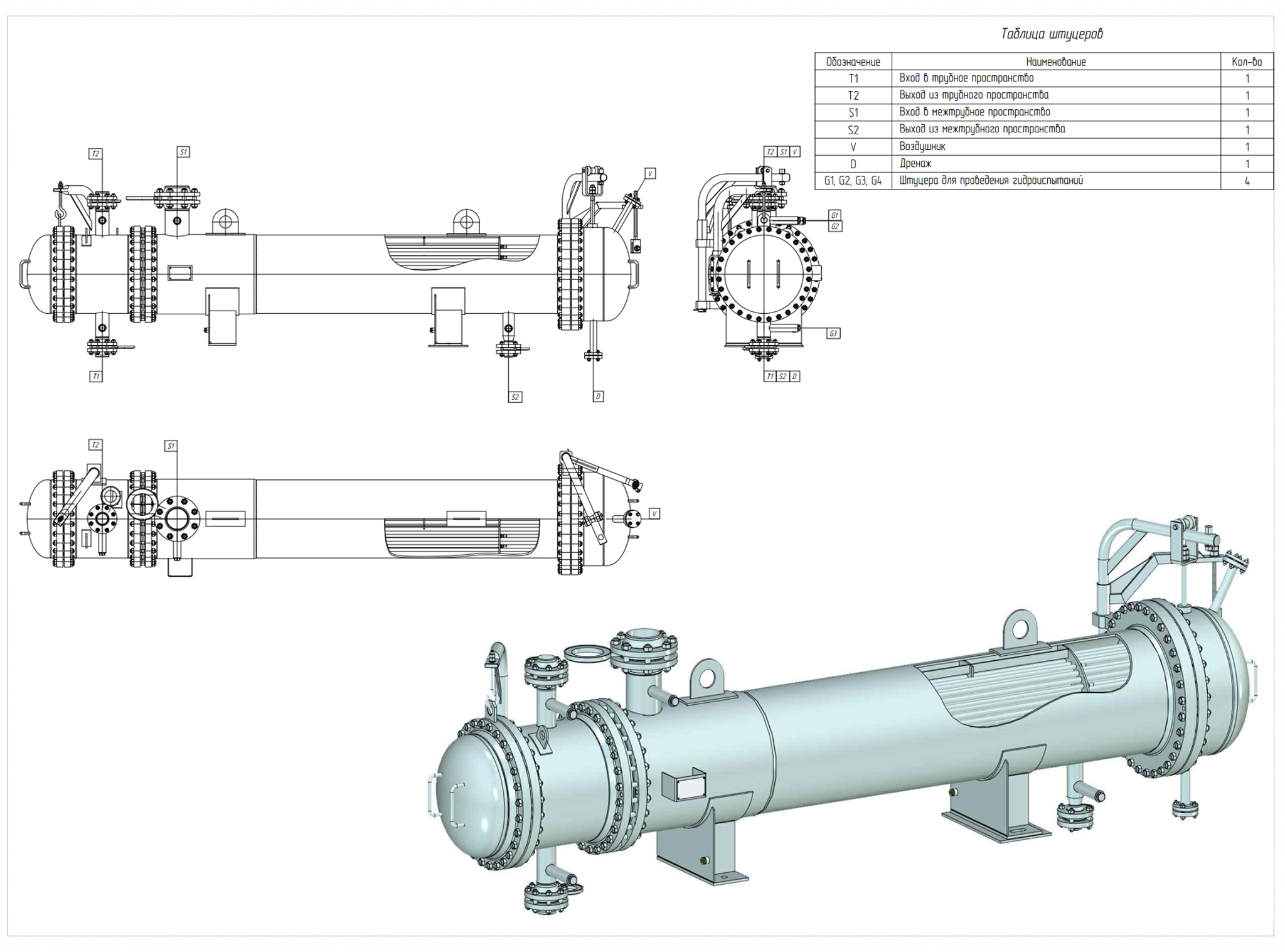

Рис.2 Эскиз испарителя ИПТ
